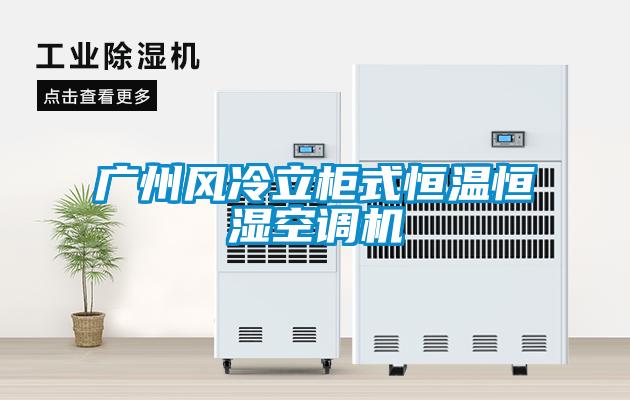

廣州風冷立柜式恒溫恒濕空調機

廣州風冷立柜式恒溫恒濕空調機

　　用戶可選購裝配凈化過濾器。配件“”恒溫恒濕空調機組產品配置-主要部件配置表序號名稱供貨廠商1渦旋壓縮機日本2熱力膨脹閥美國3干燥過濾器美國4加液閥浙江新昌5壓力控制器常州白鷺6恒溫恒濕控制系統7初、中效過濾器8銅管鋁翅片表冷器9銅管鋁翅片蒸發器11交流接觸器法國施耐德12熱繼電器法國施耐德13內機送風-離心送風機需方自行安裝（甲方現場自配）14工業電加熱15電極加濕器北京諾德曼16冷凝風機張家港明鑫17彩鋼板聚氨脂發泡18鋁型材框架江陰青鋁性能特點高科技的測控技術與現代加濕、除濕、制冷、加熱空氣凈化的先進手段相結合，高精度、高可靠性、高效節能。*溫度控制精度：±0.5℃，濕度控制精度：±5%。*傳感器采用高分子濕敏元件作為測濕部件，鉑熱電阻作為測溫部件。*控制器采用可編程控制器PLC。*室外機風量可調，保證在不同氣溫條件下設備運行壓力的正常。*采用冷凝熱可回收的節能方式。*采用親水膜翅片套內羅紋管的高效換熱器。*采用先進的電極式不銹鋼加濕系統，自動控制加濕量及進排水量，自動清洗程序確保加濕器能長期維持正常的加濕效率。*采用不銹鋼管翅式電加熱器，防腐耐用。*采用國際名牌的渦旋式壓縮機、熱力閥、電磁閥、接觸器等關鍵部件。*采用大口徑離心風機，大風量，低噪音。*正面維修方式，兩側不必預留維修空間，維修方便，為用戶節省空間。*堅固、可靠的框架結構。產品優勢應用高能效比的渦漩式壓縮機。渦漩壓縮機的活動部件的減少使機組的噪聲及震動降低很多；壓縮機的壓縮過程連續、平穩；壓縮機的排氣過程旋轉角度超過540度；在吸氣及壓縮過程中沒有熱量交換；在壓縮過程中制冷劑氣流方向沒有改變；減少了氣流損失；渦漩式壓縮機無需高、低壓閥門；減少了閥門損失，防止產生液擊；啟動電流低。廣州風冷立柜式恒溫恒濕空調機采用了帶內螺紋的銅管及沖縫型翅片，比采用傳統式盤管的機組有更高的傳熱效率。采用優化結構的盤管可使制冷系統的循環與制冷負荷相匹配，并且通過盤管表面的氣流更加平穩，最大限度的降低機組噪聲。采用可拆卸并可自動調節、沖洗式加濕罐。為了適應許多水質很差的地區使用，它采用了獨特的控制技術并使用了“模糊邏輯”控制軟件。它可以根據水的電導率，自動調整電極的電流值同時，它可以根據水的硬度，確定加濕罐的沖洗次數。加濕器為可拆裝式，對加濕器進行清洗后可繼續使用，一方面，可以延長加濕罐的使用壽命；另一方面，可以使加濕器達到最高的使用效率。為了確保機組具有良好的通用性，機組采用了靜音的風機系統，它可以非常靈活的使用不同尺寸的皮帶輪，在很大的范圍內調整風機的轉速，并且可以得到不同的機外余壓。此外，機組采用了一種獨特的皮帶張力調整系統，可避免在運行過程中出現皮帶過松及過緊的現象，消除了風機丟轉的弊病，大大的延長了皮帶的使用壽命。采用先進的PL可編程微處理控制器，設定點的溫度和相對濕度，和工作狀態顯示(制冷、加熱、加濕、去濕)，風機狀態以及各種報警模式。用戶操作菜單界面可以使操作人員很方便的對系統和報警狀態進行查詢及消聲，例如：高溫、低溫、高濕、低濕、氣流丟失、更換過濾器、壓縮機超高壓報警等等。如采用了遠程的PC機及調制解調器后可實現機組的遠程監控。高精度溫濕度感應儀，原裝進口感應器，探測精度高，感應靈敏，是市場上穩定的進口溫濕度測控儀器，能對各種環境進行精確地測量與調控。安裝要求1）在運輸的安裝過程中，應利用起吊設備輕起輕放。對采用鋁合金框架型機組應利用起吊設備托木底盤輕起輕放，設備到機房后，拆除機組底腳固定螺栓，利用滾筒將設備移動就位。2）機組四周離墻不小于0.6~0.8m，以便操作和檢修。3）機組安裝地基要求水平，并墊以100mm厚木板框或是10mm厚普通工業橡膠板如有特殊防震要求，用戶自行考慮。4）風管和空調機連接處應加柔性軟接頭，以減小震動。5）風冷冷凝器應盡量安裝在遠離熱源、通風良好且避免陽光直射的地方，并設置防雨棚，同時考慮到管道連接方便。風冷冷凝器間距離至少為1m。警告：室外機組不可用在含有油源（包括機油）、鹽（海洋地區）、硫化物氣體（溫泉、煉油廠附近）的大氣環境中，這些物質易引起機組故障。6）蒸汽加熱器熱媒為水蒸汽或熱水，水蒸汽工作壓力0.15～0.3MPa，熱水溫度應在60～70℃之間，采用蒸汽加熱時，安裝方式推薦采用上進下回式。蒸汽加濕器水蒸汽工作壓力0.2～0.3MPa。蒸汽加熱器與蒸汽加濕器供汽壓力過大時，需裝減壓閥。8）電加濕器進水接頭位于機組下部，接口外螺紋R1/2。加濕器的進水必須用內徑至少6mm的水管通過一個水龍頭從供水管網取得，水壓必須界于1-10bar之間，如果水壓過高，需用一減壓閥并整定到3-4bar。進水溫度必須不得超過50℃。9）機組淋水盤下凝結水排出口用戶自行接管，可用塑料軟管接到底盤泄水口，或單獨接管把水排出機外。軟管在堅直方向彎成液封環，液封高度不小于5cm。10）溫濕度傳感器應設置在總回風管處，亦可根據用戶需要放在被調房間內溫濕度要求高的地方，傳感器與儀表連接應可靠，否則儀表將不能正常運行，傳感器應牢固可靠，嚴禁碰撞，否則將很容易損壞傳感器。出廠時25匹以上機組（含25匹）傳感器放置在電器箱內，調試人員根據原接線方式進行接線，接線長度不超過40m。11）分體式空調機室、內外機之間連接管所選用銅管應經清潔處理后方可使用。連接管應固定牢固。當管路太長時，能量和可靠性均會降低。隨著彎頭數的增加，系統管路對制冷劑流量的阻力增加，同樣會降低制冷能力，并導致壓縮機出現故障。通常選擇最短路徑和最少的彎頭。安裝指南1、檢驗接到設備后，應立即對設備進行檢驗。如有任何問題，應立即與運輸公司協商解決或以書面方式通知供貨方。2、搬運設備搬運時，應始終保持機組豎直向上，并避免設備暴露在外。盡可能由叉車或吊車來卸車，避免對包裝邊緣施加壓力，把機器通過電梯或人工搬運到安裝位置，開箱。3、機房的密封在空調安裝之前，檢查機房的所有墻、地板、屋頂，密封所有縫隙、各種電纜進口等。注意機房內的清潔。4、恒溫恒濕機定位恒溫恒濕機要在機房中選合適位置安放，既要考慮氣流暢通，不受阻礙，又要考慮降低安裝難度，盡可能縮短室內外機連接管長度，在進水、排水方面考慮泄漏的可能，盡量縮短上下水管的長度。5、恒溫恒濕機基礎安放恒溫恒濕機的基礎要牢固，在基礎上安放減震膠墊。6、機組的維護空間單個機組周圍預留1000mm距離空間。7、電路連接檢查恒溫恒濕機組所有電器部分的完整性，所有接線螺絲是否松動。電源電壓、頻率是否符合要求。按照樣本的要求選擇合適的電纜，在機房合適位置設置配電柜，將三相380V電源連接到恒溫恒濕機電源上。8、水管的連接加濕器進水：將自來水管與恒溫恒濕機加濕器進水管連接，注意防止漏水。排水管連接：排水管必須有存水彎，注意防止漏水。9、室外機的安裝a)室外機要安裝在通風良好、清潔的地方，最好在室外機附近安裝一個自來水龍頭，以便日后清洗方便。b)室外機應放置于堅固平臺或牢固的鐵腳架上。c)室外機無需加裝保護頂棚，如加裝頂棚，其距離底座不能小于4米。安裝室外機支架注意保證水平，連接銅管時盡量避免彎曲數量，即使有彎，要做成大的彎角。室外機如果在機組上方，不允許超出20米，并且在氣管上每4米作一回油彎，如果在下方高度差不允許超過3米。在同一水平面上距離不能超過30米。注意事項a)本設備工作時嚴禁開門，如須開門操作、維修時要停止運行b)進風過濾器要根據情況定期更換c)設備要有可靠的接地保護d)嚴禁帶電檢修電氣零部件e)嚴禁帶壓檢修系統件f)電源電壓波動值應為380±10%Vg)設備應有專人操作和管理h)設備長期閑置不用，應存放于干燥通風處操作流程電器控制及說明安裝完畢，可對機組運行調試。機組出廠時各電機的相位已經調整，現場開機運行時查看風機轉向，若風機反轉，調整電源進線相序即可。操作面板如下圖（注：該PLC控制器，操作具有通用性，所需功能設置在出廠前已經設定完畢，如需修改需與廠商聯系）：畫面（1）歡迎畫面：開機畫面;點擊當前畫面；即可進入以下畫面于此畫面中；進行相關操作；本畫面中；從上到下；分別為報警區；狀態顯示區；溫濕度設定區；操作區；畫面轉換區。報警區：報警區若出現以上相關文字；即為相關報警發生，請通知我公司進行故障排除。狀態顯示區：顯示當前濕度，露點溫度；以及相關部件的開啟情況；特別請醒；此區右側為通電預加熱過程；加熱時間不建議進行修改；此畫面中，可按啟動開機，通風運行模式，停止關機，關機后，風機延時3分鐘后關停；不可人工手動操作空開關停此欄中；可設定溫度值以及溫度偏差值；以及濕度值；濕度偏差值。點“參數設定”輸入密碼“****”即可進入相關畫面；點“系統設定”輸入密碼“****”即可進入相關畫面；此畫面為內部參數設定畫面；建議聽取廠家意見進行設定。安裝步驟與維護調試機組的步驟a)抽真空在機器調試之前，應當將所有氟里昂管道中的空氣抽取，抽氣是一般采用二次抽氣的方法。將恒溫恒濕機的制冷系統中的所有截止閥打開。將真空泵連接在加氟孔上，開啟真空泵，直至壓力表顯示為-0.1Mpa.接上氟利昂鋼瓶，以氣態方式充入氟利昂，壓力值在0.1Mpa以上，將管道中的氟利昂放掉，再開動真空泵，重新抽真空至-0.1Mpa.b)靜態加注氟利昂將制冷專用壓力表連接在氟利昂鋼瓶上和壓縮機高壓側，以氣態方式加注氟利昂。c)相序檢查將機器通電，閉合室內機的風機開關，用手指短暫按下風機接觸器，看室內風機的轉向是否正確。同理檢查壓縮機和室外風機。d)檢查控制器的菜單將控制器的空氣開關閉合，按照控制器的操作說明設定菜單選項。e)開機調試e1)開機調試應在控制器的空氣開關閉合后四小時（此時，壓縮機的曲軸箱的加熱器處于加熱狀態）以后進行。否則將對壓縮機造成損害。e2)閉合壓縮機的電源開關，按照控制器的手動操作功能，開啟壓縮機。設備的定期保養步驟如下：檢查制冷系統和保護裝置的工作情況和動作次序（每月一次）；檢查電控柜內的接頭和壓縮機的接線板是否緊固，清潔開關、電路接觸器等，如發現有損壞要及時更換（每月一次）；檢查風機運轉情況（每4月一次）；檢查設備噪聲（每4月一次）；檢查過濾器（每月一次）；常見問題以下是一些廣州風冷立柜式恒溫恒濕空調機常見的故障及其排除方法。非專業人員維修設備時要非常小心，以防引起事故或更大的故障。確認故障后最好通知廠家或由專業人員進行維修。

　　問題

　　可能原因

　　排除方法

　　A）設備不啟動

　　電源問題或主開關

　　檢查電源、閉合主開關

　　延時

　　等待3分鐘

　　不制冷

　　查看溫度設置

　　風機保護打開

　　開關是否閉合

　　安全保護打開

　　風機電容

　　壓縮機不工作

　　開關是否閉合及相序

　　B）壓縮機不能啟動

　　壓縮機燒毀或者失靈

　　更換壓縮機

　　壓縮機電流接觸器沒有電

　　檢查電流接觸器線圈，如有損壞更換

　　壓縮機電路斷路器打開

　　檢查后合上開關

　　C）壓縮機啟動后反復停轉

　　低壓開關打開

　　檢查低壓壓力

　　壓縮機電流接觸器損壞

　　檢查并更換

　　壓縮機損壞

　　檢查并更換

　　氟里昂不足

　　確認有否泄漏后充氟

　　D）由于高壓開關打開，壓縮機不工作

　　高壓開關損壞

　　檢查并更換

　　氟里昂過多

　　放出部分氟里昂

　　冷凝盤管阻塞，空氣流量太小

　　用壓縮空氣清洗

　　室外風機不工作

　　檢查電路或換風機

　　氟里昂回路中有不可壓縮的成分

　　放空回路，抽真空，重新充滿制冷劑

　　氟里昂過濾器阻塞

　　檢查，如必要更換之

　　E）由于低壓開關打開，壓縮機不工作

　　低壓開關損壞

　　檢查并更換

　　氟里昂太少

　　加氟

　　離心風機損壞

　　檢查，如必要更換之

　　回風速度太低

　　檢查風道和空氣過濾器

　　氟里昂過濾器阻塞

　　檢查，如必要更換之

　　溫度膨脹閥動作不當

　　檢查，清潔，如必要更換之

　　E1）壓縮機啟動后頻繁停轉

　　蒸發器阻塞，空氣流量太小

　　用壓縮空氣清洗

　　蒸發器結霜

　　過濾器臟堵、風量少

　　蒸發器風扇反轉

　　顛倒相序

　　冷媒系統過濾器阻塞

　　檢查，如必要更換之

　　溫度膨脹閥動作不當

　　檢查，清潔，如必要更換之
